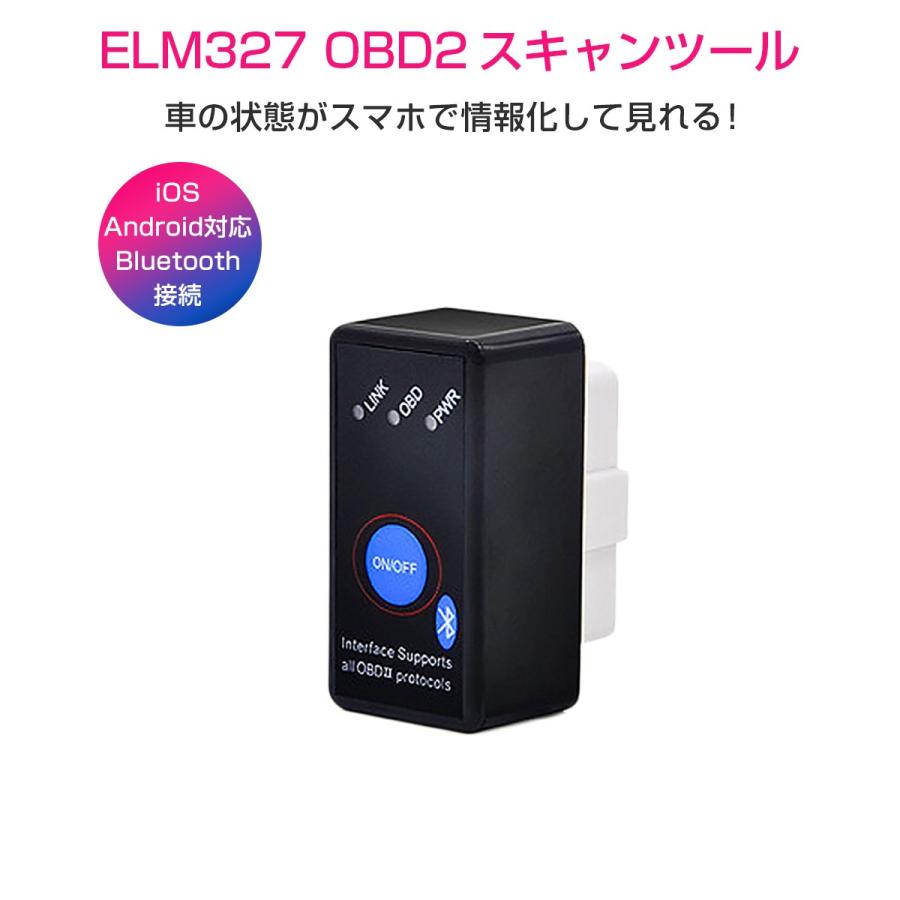

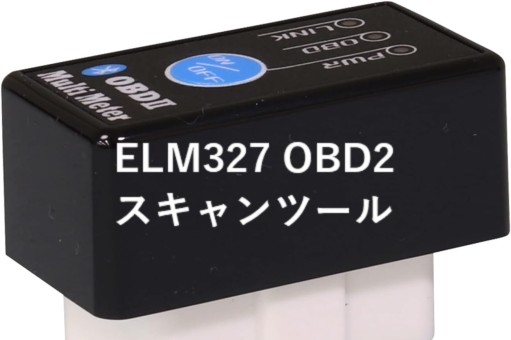

新型ヴェゼルの水温、バッテリー電圧等を確認するために、MAXWIN(マックスウィン) ELM327_OBDⅡ_Bluetooth仕様（V1.5）を購入しました。アプリはCarScannerを使用します。
OBD2 スキャンツール取付

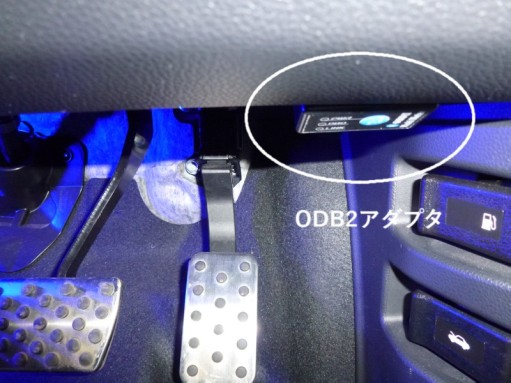

車のOBD2コネクタにELM327_OBD2ツール（アダプタ）を取付けて車のパワースイッチをONにします。その後、ELM327_OBD2ツールの電源スイッチをONにしますと「PWR」LED が光ります。OBD2コネクタ（取付場所）は新型ヴェゼルRVの場合はハンドルの下部（アクセルペダルの上部）の辺りとなります。
Android AI BOX(Carlinkit)のBluetoothをONにして「OBDⅡ(M-OBD-V01)」を選択し、パスワードを要求されたら「0000」または「1234」を入力してペアリングをします。
OBD2 アプリの設定

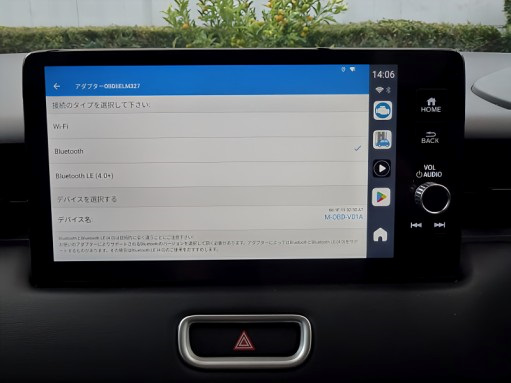

アプリ側の設定をします。CarScannerの設定画面でプロトコルはHonda_OBDⅡ/EOBD を選択します。（車はホンダ新型ヴェゼルRV6です）※ プロトコルによってはデータの取り込みが出来ません。車種によって違うのでいろいろ試してください。

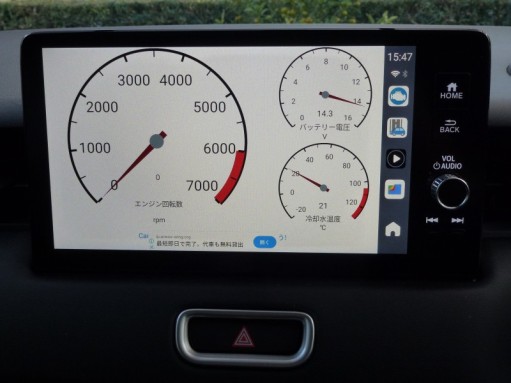

その後、アプリ画面の「接続する」をクリックします。正常に接続されるとダッシュボードの設定した画面に数値が表示されます。設定画面は３種類の設定が可能です。

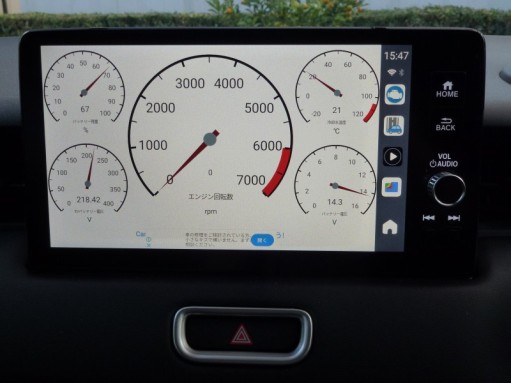

下記画面はエンジン回転数（真ん中）、冷却水温度、バッテリー電圧、EVバッテリー残量、EVバッテリー電圧の計５個のアナログメーターを表示させています。画面設定は各種変更が可能です。
（参照 CarScanner APP）

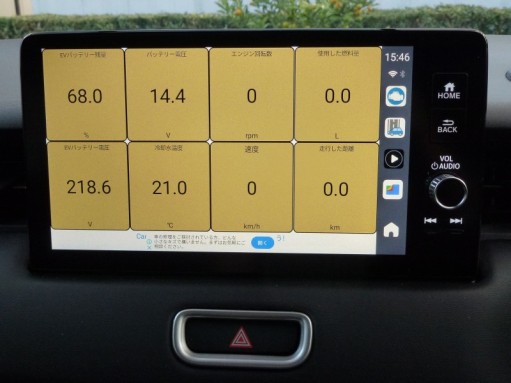

また、数値のみ（８個分データ）の表示も可能です。計測表示値はEVバッテリー残量・EVバッテリー電圧・バッテリー電圧・冷却水温度・エンジン回転数・速度・使用した燃料量・走行した距離等です。
使用注意事項
未使用時（車に乗る機会が少ない場合）はアダプタの電源OFFでもOKですが、暗電流がいくらかあるようなので、ACCからの電源供給にするかOBDⅡをコネクタから外しておくのがおすすめです。
※ 暗電流とは、車のパワースイッチがOFFの状態でも、時計やカーナビ、ECUの学習メモリーの保持のために常時流れている待機電流のことです。最近の車はスマートキーやセキュリティー、ドライブレコーダーなどの電装品により、暗電流が多くなる傾向にあります。
OBD2コネクタを使用することによって簡単に車の状態を確認することが可能です。今後の車検はOBD2コネクタを使用するOBD検査に代わっていきます。(2024年10月以降）
